PTFE-Siegel-Pneumatische Steuerkugelventil
, V Schneid-Pneumatische Steuerkugelventil
, DN50 Kugelventil aus Edelstahl

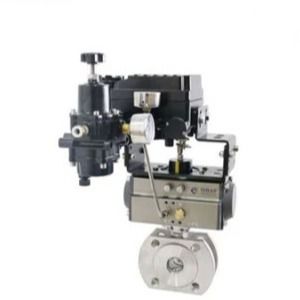

PTFE-Dichtung V-Schnitt-Pneumatik-Steuerventil
Produktbeschreibung:
PTFE-Dichtung V-Schnitt-Pneumatik-Steuerventil/Pneumatik-Dichtung/PTFE-Dichtung
Beschreibung:
Weichdichte V-Schnitt-Pneumatisches Steuerventil wird weit verbreitet in der chemischen Industrie verwendet Erdöl Textil Elektroenergie Lebensmittel
Der V-Schnitt in der Scheibe kann umgekehrt gedreht werden.
& entsprechend mit Metalldichtung, um Scherkraft zu erzeugen, um die Faser abzuschneiden und den Block zu verhindern.
Das innovative und verbesserte Metalldichtungsventil hat die versiegelte Oberfläche des Flansches ohne Schraubloch, um die Dichtung zu verbessern
eine Festigkeit, die die Gefahr eines Oberflächenlecks für die Flanschoberfläche des metallverschlossenen Ventils wirksam vermeiden kann.
Der Pneumatikkolbenantrieb ist in Feder- und federfreier Typ unterteilt, wenn das Ventil vollständig geöffnet werden muss.
Bei der Erhaltung der Verzögerung ist es notwendig, dass die
Position unter Störung ist es ohne Federtyp ausgestattet.Es besteht hauptsächlich aus Zylinderkörper Federkolben Kolben
Vor- und Hinterzylinderkopfständer, Ausgangswelle und andere Komponenten.
Ausgestattet mit einem elektrischen Regler und einem Luftdruckminderventil kann die Regulierung durch eine Luftquelle von 0,4-0,7 mPa durchgeführt werden.
Das Signal des industriellen Automatisierungskontrollsystems kann durch den elektrischen Regler empfangen werden, um genau zu kontrollieren
die Ventilöffnung, um die Steuerung der Durchflusstemperatur und des Drucks und anderer unterschiedlicher Prozessparameter zu erreichen.
Eigenschaften:
*Die Länge der beiden Flansche ist kürzer als bei einem normalen Kugelventil. Ohne Welle und Hülle ist die Verbindung einfacher.
*Durch die spezifische V-Scheiben-Schnittscheibe ist die automatische Durchflussvolumenregelung sehr stabil.
*Optional PTFE- und PPL-Dichtungsmaterial für verschiedene Rohrleitungsflüssigkeiten.
*Der Winkel des V-Stichschnitts kann nach den CV-Daten der Pipeline angepasst werden.
Spezifikation:
| Nominaler Durchmesser |
DN15 bis DN350 |
| geeignete Flüssigkeit |
Lebensmittel Fett Faserflüssigkeit Wasser Öl und Gas |
| Luftquelldruck |
00,4 bis 0,7 MPa |
| Dichtung des Aktoren |
Fluorkautschuk |
| Material des Aktoransatzes |
Aluminiumlegierung |
| Anschlussart |
Waferflansche Innenfaden |
| Strömungsmerkmal |
Schätzungsweise eq% |
| Material der Karosserie |
SUS304, SUS316, WCB |
| Plattenmaterial |
SUS304, SUS316 |
| Verschluss der Ventile |
NBR, EPDM, PTFE |
| Ausfüllung |
Graphit, PTFE |
| Herstellungsstandard |
JB/T8692-199 |
| Konstruktions- und Herstellungsstandard für Kugelventile |
Die in Absatz 1 genannten Angaben sind zu beachten. |
| Inspektions- und Prüfstandard |
JB/T 9092 API598 |
Gasverbrauch
| Größe der Luftflasche |
Geöffnet |
Schließend. |
| 50 |
0.11 |
0.15 |
| 65 |
0.22 |
0.24 |
| 75 |
0.3 |
0.35 |
| 85 |
0.45 |
0.48 |
| 95 |
0.5 |
0.55 |
| 110 |
0.7 |
0.7 |
| 125 |
1.6 |
1.6 |
| 140 |
2.3 |
2.1 |
| 160 |
3.5 |
3 |
| 190 |
5.9 |
5.9 |
| 210 |
7.6 |
7.5 |
| 240 |
11 |
9 |
| 270 |
17 |
14 |
| 300 |
23.5 |
28 |
| 350 |
34 |
40 |
| 400 |
58 |
58 |

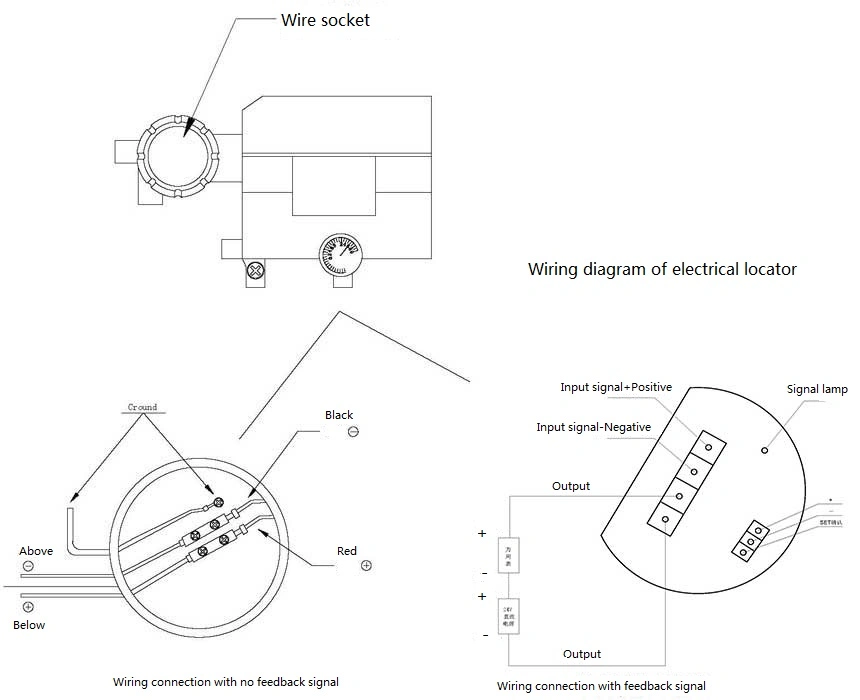

Drahtdiagramm des Regulierungstyps
Verpackung und Versand
1.Verpackung: Innen mit Blasenfolie,Außen mit Karton undaus HolzIch habe einen Fall.
2.Beförderung: auf dem Seeweg, in der Luft, mit der Bahn.
Wenn Sie andere Anforderungen haben, sagen Sie es uns bitte.
