V-Kegel-Pneumatisches Kugelventil
, Metalldichtes Pneumatisches Kugelventil
Markenname: |
GRAT |
Zertifizierungen: |
CCC/ISO/CE/TUV |
Min Bestellmenge: |
1 Stück |
Verpackung Informationen: |
Karton/Holzkiste |
Zahlungsbedingungen: |
LC, T/T, D/P, PayPal, Western Union |
Macht: |
Pneumatisch |
Druck: |
Hoher Druck |
Arbeitstemperatur:: |
Hohe Temperatur |
Eingangssignal: |
4 bis 20 mA |
Material: |
Edelstahl |
Ausgangssignal: |
4 bis 20 mA |
Spezifikation: |
DN100 |
Transportpaket: |
Karton/Holzkiste |
Hs-Code: |
8537109090 |
Lieferzeit: |
3 Arbeitstage |
Herkunftsort: |
Wuhan, Hubei, China |
Metalldichtes V-Knotch-Pneumatisches Steuerventil
Produktbeschreibung:
Metalldichtung V-Knotch-Pneumatisches Steuerventil/Pneumatisches/Metalldichtung
Beschreibung:
Die V-Spitze, die in der Scheibe geschnitten ist, kann umgekehrt und entsprechend mit der Metalldichtung gedreht werden, um eine Schere zu erzeugen, die die Faser abschneidet und den Block verhindert.Dieses Ventil ist besonders geeignet für Schlamm und Fasermedien und aufgehängte Feststoffe mit minimalem Medium.
The Innovative & improved metal seal valve has the sealed surface of flange without screw hole to enhance the sealing strength which can effectively avoid the danger of surface leakage for the metal sealed valve's flange surface.
Pneumatischer Kolbenantrieb ist in Feder- und federfreier Typ unterteilt.Wenn das Ventil unter Fehlverhalten vollständig geöffnet oder geschlossen werden muss, ist es mit einem Federtyp ausgestattet (durch Wiederherstellung der Federspannung).Wenn es erforderlich ist, die Position unter Störung aufrechtzuerhalten, ist es ohne Feder ausgestattet.Es besteht hauptsächlich aus Zylinderkörper Feder Kolben Kolbenstange Vorder- und Hinterzylinderkopfhalter Ausgangswelle und andere Komponenten.
Ausgestattet mit einem elektrischen Regler und einem Luftdruckminderventil kann die Regulierung durch eine Luftquelle von 0,4-0,7 mPa durchgeführt werden.
The signal of industrial automation control system can be received by electrical regulator to accurately control the valve opening so as to achieve the control of flow temperature pressure and other different process parameters.

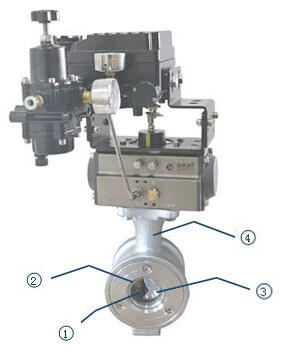

(1) Der Schere-Form-Abschnitt des Ventilsitzes und die Scheibe schneiden alle Arten von Verunreinigungen in der Pipeline leicht ab und sorgen effektiv für einen reibungslosen Fluss der Pipeline.
(2) Stellit-Dichtungsring für hohe Temperaturbeständigkeit bis 350oC
(3) Die integrierte Kugelzentrale des festen Kugelventils löst effektiv das Problem des mechanischen Rücklauffehlers, des Rotationsfehlers ≤ 0,5%.
(4) Die einzigartige lange Stammkörperstruktur erhöht effektiv den Abstand zwischen Aktor und Hochtemperaturmedien und verbessert die Wärmeabgabe.
Spezifikation:
| Nenndruck |
DN15 bis DN350 |
| Flüssigkeitstemperatur. |
-30 °C bis 350 °C |
| Nenndruck |
PN1,6-2,5 MPa |
| geeignete Flüssigkeit |
Stellit-Dichtungsring: geeignet für Erzzellpulp, Schlammpapierzellpulp und hochtemperature Dampf |
| Luftquelldruck |
00,4 bis 0,7 MPa |
| Dichtungsmaterial des Aktoren |
Folienkautschuk |
| Material des Aktoransatzes |
Aluminiumlegierung |
| Anschlussart |
Waferflansche Innenfaden |
| Strömungsmerkmal |
Schätzungsweise eq% |
| Material der Karosserie |
SUS304, SUS316, WCB |
| Plattenmaterial |
SUS304, SUS316 |
| Verschlussmaterial des Ventils |
Stainless Steel Stellit |
| Ausfüllung |
Graphit |
| Herstellungsstandard |
JB/T8692-199 |
| Konstruktionsstandard für Kugelventile |
Die in Absatz 1 genannten Angaben sind zu beachten. |
| Inspektions- und Prüfstandard |
JB/T 9092 API598 |
Gasvolumen zum Öffnen/Schließen
| Größe der Luftflasche |
Geöffnet |
Schließend. |
| 50 |
0.11 |
0.15 |
| 65 |
0.22 |
0.24 |
| 75 |
0.3 |
0.35 |
| 85 |
0.45 |
0.48 |
| 95 |
0.5 |
0.55 |
| 110 |
0.7 |
0.7 |
| 125 |
1.6 |
1.6 |
| 140 |
2.3 |
2.1 |
| 160 |
3.5 |
3 |
| 190 |
5.9 |
5.9 |
| 210 |
7.6 |
7.5 |
| 240 |
11 |
9 |
| 270 |
17 |
14 |
| 300 |
23.5 |
28 |
| 350 |
34 |
40 |
| 400 |
58 |
58 |

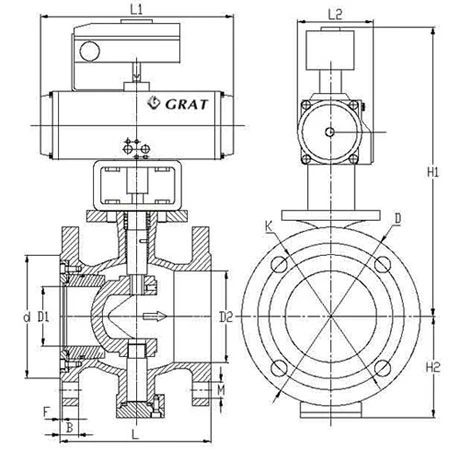

Abbildung und Verbindungsgröße
Größe
DN |
Inch |
D |
D1 |
D2 |
d |
K |
M |
L |
B |
F |
H1 |
H2 |
L1 |
L2 |
| 15 |
Ein halbes Zoll. |
95 |
15 |
28 |
45 |
65 |
4*Φ14 |
102 |
14 |
2 |
525 |
55 |
170 |
83 |
| 20 |
3/4 Zoll. |
105 |
15 |
28 |
55 |
75 |
4*Φ14 |
102 |
14 |
2 |
535 |
60 |
186 |
95 |
| 25 |
1 " |
115 |
20 |
40 |
66 |
85 |
4*Φ14 |
102 |
14 |
2 |
535 |
65 |
186 |
95 |
| 32 |
1.2" |
135 |
25 |
46 |
78 |
100 |
4*Φ18 |
114 |
16 |
2 |
545 |
75 |
206 |
103 |
| 40 |
1.5" |
145 |
32 |
54 |
85 |
110 |
4*Φ18 |
114 |
16 |
2 |
555 |
80 |
262 |
103 |
| 50 |
2 " |
160 |
40 |
65 |
100 |
125 |
4*Φ18 |
124 |
16 |
2 |
565 |
90 |
270 |
109 |
| 65 |
2.5" |
180 |
50 |
80 |
120 |
145 |
4*Φ18 |
145 |
18 |
2 |
580 |
100 |
301 |
122 |
| 80 |
3 " |
195 |
65 |
100 |
135 |
160 |
8*Φ18 |
165 |
20 |
2 |
600 |
110 |
392 |
142 |
| 100 |
4" |
215 |
80 |
110 |
155 |
180 |
8*Φ18 |
194 |
20 |
2 |
650 |
120 |
460 |
152 |
| 125 |
5" |
245 |
100 |
135 |
185 |
210 |
8*Φ18 |
210 |
22 |
3 |
700 |
135 |
515 |
174 |
| 150 |
6" |
280 |
125 |
165 |
210 |
240 |
8*Φ23 |
229 |
24 |
3 |
750 |
150 |
560 |
205 |
| 200 |
8" |
335 |
160 |
205 |
265 |
295 |
12*Φ23 |
243 |
26 |
3 |
800 |
180 |
654 |
226 |
| 250 |
10 " |
405 |
210 |
260 |
320 |
355 |
12*Φ26 |
297 |
30 |
3 |
850 |
210 |
654 |
260 |
| 300 |
12" |
460 |
250 |
322 |
375 |
410 |
12*Φ26 |
340 |
30 |
3 |
950 |
240 |
725 |
294 |
| 350 |
14" |
520 |
300 |
365 |
435 |
470 |
16*Φ26 |
422 |
34 |
3 |
1000 |
270 |
742 |
380 |

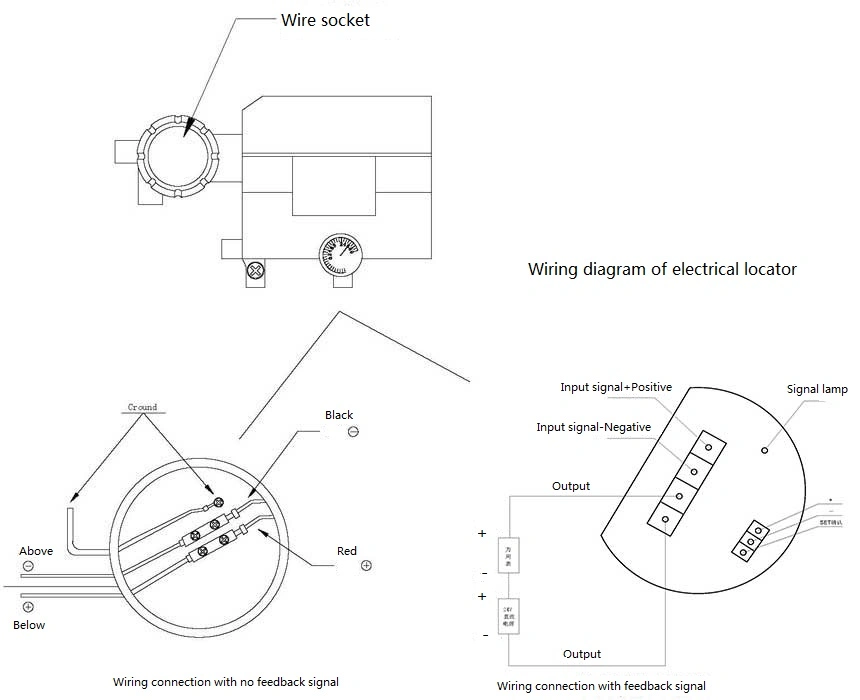

Drahtdiagramm des Regulierungstyps
Verpackung und Versand
1.Verpackung: Innen mit Blasenfolie,Außen mit Karton undaus HolzIch habe einen Fall.
2.Beförderung: auf dem Seeweg, in der Luft, mit der Bahn.
Wenn Sie andere Anforderungen haben, sagen Sie es uns bitte.
