UPVC-Kunststoff-Wafer-Typ Schmetterlingsventil Elektromodulierung

Name: UPVC-Kunststoff-Wafer-Typ Schmetterlingsventil Elektromodulierung
Brand: Wuhan Grat Control Valve Co., Ltd.
SKU: EB-000029
Price: 100.00 USD
Availability: InStock

Einzelheiten zum Produkt

Herkunftsort: Wuhan, Hubei, China

Markenname: Grat

Zertifizierung: IP68,CCC, ISO, CE、CNAS

Modellnummer: EB-000029

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1pc

Preis: USD $100.00/ Piece

Verpackung Informationen: Innen mit Blasenfolie, Außen mit Karton und Holzgehäuse

Lieferzeit: 3 Arbeitstage

Zahlungsbedingungen: L/C, T/T, D/P, PayPal, Western Union

Versorgungsmaterial-Fähigkeit: 1000 Stück pro Woche

Beste Preis

Einzelheiten zum Produkt

Beschreibung des Produkts

Einzelheiten zum Produkt

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Schmetterlingsventil aus Kunststoffwafer, Schmetterlingsventil des UPVC-Wafertyps


Markenname:	GRAT	Min Bestellmenge:	1 Stück
Herkunftsort:	Wuhan, Hubei, China	Lieferzeit:	3 Arbeitstage
Verpackung Informationen:	Karton/Holzkiste	Zahlungsbedingungen:	LC, T/T, D/P, PayPal, Western Union
Medien:	SÄURE	Fahrmodus:	Elektrisch
Anschlussformular:	WAFER	Struktur:	Zentralversiegelung
Dichtungs-Form:	Selbst versiegelt	Ventilschaft:	Normal
Betriebstemperatur:	Normaltemperatur (-40°C	Ventilkörper:	Casting
Anwendung:	Industriezwecke, Wasser Industriezwecke, Lebensmittel, Schmiermittel, Faserflüssigkeit, Wasser, Öl,	Modulationsgenauigkeit:	Weniger als 0,3 %
Arbeitsdruck:	Niederdruck (Pn<1.6mpa)	Material der Siegeloberfläche:	upvc
Standards:	ISO-Nummern	Hs-Code:	8481804090
tote Zone:	Weniger als 0,2%

Markenname:	GRAT
Min Bestellmenge:	1 Stück
Herkunftsort:	Wuhan, Hubei, China
Lieferzeit:	3 Arbeitstage
Verpackung Informationen:	Karton/Holzkiste
Zahlungsbedingungen:	LC, T/T, D/P, PayPal, Western Union
Medien:	SÄURE
Fahrmodus:	Elektrisch
Anschlussformular:	WAFER
Struktur:	Zentralversiegelung
Dichtungs-Form:	Selbst versiegelt
Ventilschaft:	Normal
Betriebstemperatur:	Normaltemperatur (-40°C
Ventilkörper:	Casting
Anwendung:	Industriezwecke, Wasser Industriezwecke, Lebensmittel, Schmiermittel, Faserflüssigkeit, Wasser, Öl,
Modulationsgenauigkeit:	Weniger als 0,3 %
Arbeitsdruck:	Niederdruck (Pn<1.6mpa)
Material der Siegeloberfläche:	upvc
Standards:	ISO-Nummern
Hs-Code:	8481804090
tote Zone:	Weniger als 0,2%

Beschreibung des Produkts

Elektrizität modulierte Steuerung Kunststoff Wafer Typ Schmetterlingsventil

Beschreibung des Produkts:

Elektrizität modulierte Steuerung Kunststoff Wafer Typ Schmetterlingsventil/IP67/UPVC

Beschreibung:

Als eines der gängigsten Ventile eignet sich das elektrische Schmetterlingsventil des Wafertyps für das Medium

Wasser, Öl undDie Ventile mit Zwei-Wege-Dichtung können in jede Richtung installiert werden

und nicht von der räumlichen Lage und dem Durchfluss des Mediums beeinflusst werden.

Spezifikation:

Größe des Körpers	PN1,0/PN1,6Mpa
Körpergröße	DN40-DN800
Dichtungsmaterial	EPDMPTFE
Stammsiegel	NBRHNBR
Material der Karosserie	HT2000/ Graue Gusseisen, duktile Gusseisen/QT450
Plattenmaterial	Gusseisen QT450 (elektroplattieren, sprühen)SUS304 EdelstahlSUS316 Edelstahl
Körperverbindungen	Wafer
Flansche	Spezielle Flansche für Schmetterlingsventile
Stromversorgung	AC220V 50 Hz
Kontrollsignal	Schaltvorgang Modulationsvorgang 4~20mA 0~5V
Ausgangssignal	Anzeige der Schaltposition Passivkontakt-Rückkopplung Rückkopplung 0-1KΩ4~20mA 0~5V
Betriebsdruck	PN1,6Mpa
Mitteltemperatur	Unter 120 Grad Celsius ((Die höhere Temperaturbeständigkeit wird vorbereitet)
Umgebungstemperatur	Unter 50 °C
Durchflusskoeffizient (CV)	Bitte laden Sie die Daten zur Referenz auf unserer Website herunter.
Anwendbares Medium	Wasser, Öl, Gas, ätzendes Medium

Installationsdiagramm

UPVC-Kunststoff-Wafer-Typ Schmetterlingsventil Elektromodulierung 1

DN (mm)	L	D	K	N-φD	H2	H1	W1	W2	Gewicht Weigerung
40	33	148	105	4-φ16	48	210	138	76	5.2
50	43	165	125	4-Φ18	80	314	160	137	5.9
65	46	185	145	4-φ18	89	327	160	137	6.3
80	46	200	160	8-φ18	95	333	160	137	6.7
100	52	220	180	8-φ18	114	385	196	145	7.8
125	56	250	210	8-φ18	127	400	196	145	9.3
150	56	285	240	8-φ22	139	442	255	182	11.1
200	60	340	295	8-φ22	175	480	255	182	20.3
250	68	395	350	12-φ22	203	522	255	182	27.3
300	78	445	400	12-φ22	242	567	255	182	36.8
350	78	505	460	16-φ22	267	598	255	182
400	102	565	515	16-φ22	297	648	255	182
450	114	615	565	20-φ26	315	678	255	182
500	127	670	620	20-φ26	348
600	154	780	725	20-φ30	444
700	165	895	840	24-φ30	528
800	190	1015	950	24-φ33	590

Die wichtigsten Teile Materialien des elektrischen Schmetterlingsventils

Teilname	Material
Körper	WCB,QT450-10,HT200,HT250
Die Scheibe	WCB,QT450-10,HT200,HT250,SUS304,SUS316
Schacht	2Cr13
Siegelring	Nitrilöldichtes Gummi,PTFE
Verpackung	Grapheneinsatz

Die Durchführungsnormen für das elektrische Schmetterlingsventil

Herstellungsnormen	Gewichtung und Verringerung der Abweichungen
Flanschnormen	Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen:
Normen für die Strukturlänge	Gewichtung und Verarbeitung
Inspektionsnormen	Gewichtung und Verarbeitung

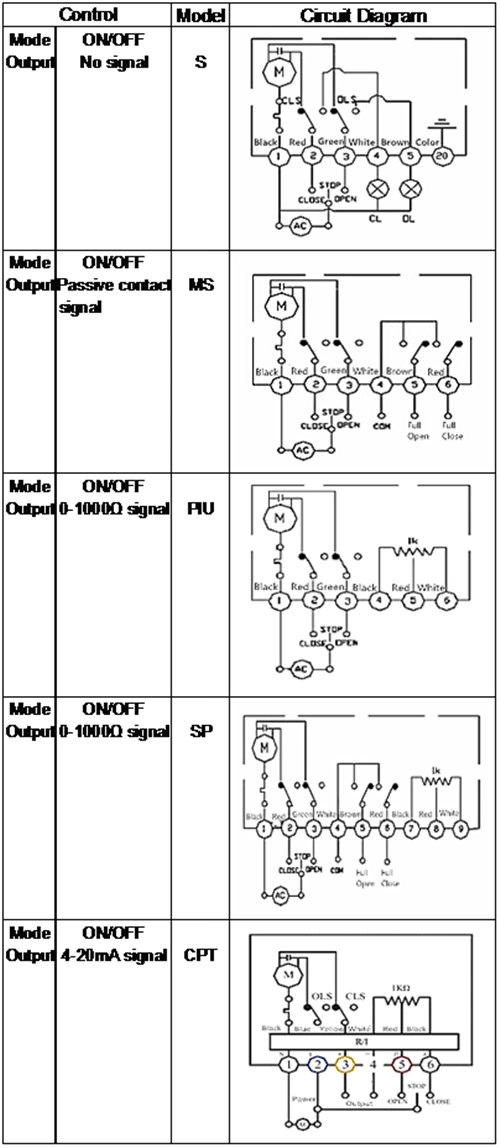

Steuerungsdiagramm

UPVC-Kunststoff-Wafer-Typ Schmetterlingsventil Elektromodulierung 2

Verpackung und Versand:
1.Verpackung: Innen mit Blasenfolie,Außen mit Karton undaus HolzIch habe einen Fall.
2.Beförderung: auf dem Seeweg, in der Luft, mit der Bahn.
Wenn Sie andere Anforderungen haben, sagen Sie es uns bitte.
