Elektrische Steuerkugelventile für die Verbindung von Flanschen aus Edelstahl

Einzelheiten zum Produkt

Herkunftsort: Wuhan, Hubei, China

Markenname: Grat

Zertifizierung: IP67,CCC, ISO, CE,CNAS

Modellnummer: Die in Absatz 1 genannten Angaben sind zu beachten.

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1pc

Preis: USD $150.00-170.00/ Piece

Verpackung Informationen: Innen mit Blasenfolie, Außen mit Karton und Holzgehäuse

Lieferzeit: 3 Arbeitstage

Zahlungsbedingungen: L/C, T/T, D/P, PayPal, Western Union

Versorgungsmaterial-Fähigkeit: 1000 Stück pro Woche

Beste Preis
Einzelheiten zum Produkt
Hervorheben:

Elektrische Steuerkugelventile

Markenname:
GRAT
Min Bestellmenge:
1 Stück
Herkunftsort:
Wuhan, Hubei, China
Lieferzeit:
3 Arbeitstage
Verpackung Informationen:
Karton/Holzkiste
Zahlungsbedingungen:
LC, T/T, D/P, PayPal, Western Union
Medien:
Wasser
Material:
Edelstahl
Anschlussformular:
Flansche
Fahrmodus:
Elektrisch
NOMINALEN Druck:
PN1,0-32,0MPa
Kanal:
Schriftart
Typ:
V-Kugelkopf-Kugelventil
Temperatur:
Normtemperatur
Anwendung:
Industriezwecke, Wasserindustriezwecke
Größe des Ventils:
DN15-200
Eingangssignal:
4 bis 20 mA
Kontrollsignal:
4-20mA 0-5V
Dichtungsmaterial:
PTFE, PPL, Metalldichtung
Betriebsdruck:
Pn16, Pn25 - Pn40 - Pn64 - Pn100
Struktur:
Flexibles Kugelventil
Funktion:
Sicherheitsventil
Standards:
Einfach
Körpermaterial:
Für die Verwendung in der Verpackung sind die folgenden Angaben anzugeben:
Anwendbares Medium:
Wasser, Luft, Öl und korrosive chemische Flüssigkeit
Körperverbindungen:
WAFER
Körperbewertung:
Pn1,0/Pn1,6MPa/Pn2,5MPa
Markenname:
GRAT
Min Bestellmenge:
1 Stück
Herkunftsort:
Wuhan, Hubei, China
Lieferzeit:
3 Arbeitstage
Verpackung Informationen:
Karton/Holzkiste
Zahlungsbedingungen:
LC, T/T, D/P, PayPal, Western Union
Medien:
Wasser
Material:
Edelstahl
Anschlussformular:
Flansche
Fahrmodus:
Elektrisch
NOMINALEN Druck:
PN1,0-32,0MPa
Kanal:
Schriftart
Typ:
V-Kugelkopf-Kugelventil
Temperatur:
Normtemperatur
Anwendung:
Industriezwecke, Wasserindustriezwecke
Größe des Ventils:
DN15-200
Eingangssignal:
4 bis 20 mA
Kontrollsignal:
4-20mA 0-5V
Dichtungsmaterial:
PTFE, PPL, Metalldichtung
Betriebsdruck:
Pn16, Pn25 - Pn40 - Pn64 - Pn100
Struktur:
Flexibles Kugelventil
Funktion:
Sicherheitsventil
Standards:
Einfach
Körpermaterial:
Für die Verwendung in der Verpackung sind die folgenden Angaben anzugeben:
Anwendbares Medium:
Wasser, Luft, Öl und korrosive chemische Flüssigkeit
Körperverbindungen:
WAFER
Körperbewertung:
Pn1,0/Pn1,6MPa/Pn2,5MPa
Beschreibung des Produkts

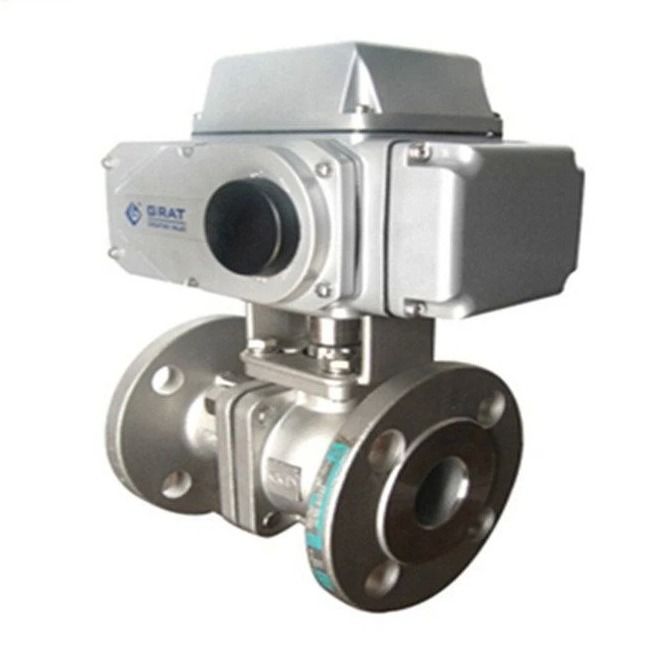

Elektrische Steuerungskugelventile mit Flanschanschluss aus Edelstahl


Beschreibung des Produkts:



Elektrische Steuerungskugelventil/IP67/V-Kugelventil mit Flanschanschluss aus Edelstahl



Beschreibung:
Elektrische Steuerkugelventile für die Verbindung von Flanschen aus Edelstahl 0



Spezifikation:



Stromversorgung AC220V
Körpergröße DN15 bis 250
Mitteltemperatur -80°C bis 160°C (keine Gefrierung)
Betriebsdruck PN1,0 bis 2,5 MPa
Aktionsmodus 4-20mA Rückkopplung des Signals, Drehung von 0-90°
Aktionszeit 4 bis 30 Sekunden
Körperverbindungen Flansche
Material der Karosserie WCB, ZG1CrM0, ZG1Cr18Ni9Ti
Versiegeltes Material PTFE
Werkstoff des Aktoren Aluminiumlegierung
Anwendbares Medium Säure, Alkali, Salz, Chlorgas, Dampf, Quellwasser, Minzpulp und PapierZellstoff, Regenwasser, Oxidationsmittel, Reduktionsmittel, ätzende chemische Flüssigkeit.

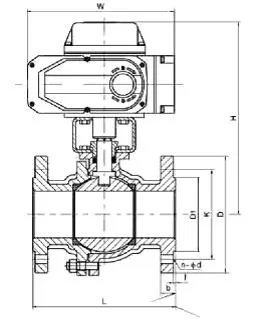

Größe der Anlage




Elektrische Steuerkugelventile für die Verbindung von Flanschen aus Edelstahl 1

Größe

MPa

DN

C

D

D1

D2

Z-d

f

b

15

1.0

132

95

65

45

4 bis 14

2

14

1.6

132

95

65

45

4 bis 14

2

15

20

1.0

142

105

75

55

4 bis 14

2

16

1.6

142

105

75

55

4 bis 14

2

16

25

1.0

150

115

85

65

4 bis 14

2

16

1.6

150

115

85

65

4 bis 18

3

16

32

1.0

165

135

100

78

4 bis 18

3

16

1.6

165

135

100

78

4 bis 18

3

16

40

1.0

180

145

110

85

4 bis 18

3

17

1.6

180

145

110

85

4 bis 18

3

17

50

1.0

200

160

125

100

4 bis 18

3

18

1.6

200

160

125

100

4 bis 18

3

18

65

1.0

220

180

145

120

4 bis 18

3

20

1.6

220

180

145

120

4 bis 18

3

20

80

1.0

250

195

160

135

4 bis 18

3

22

1.6

250

195

160

135

4 bis 18

3

22

100

1.0

280

215

180

155

4 bis 18

3

22

1.6

280

215

180

155

4 bis 18

3

24

125

1.0

320

245

210

185

4 bis 18

3

24

1.6

320

245

210

185

4 bis 18

3

26

150

1.0

360

280

240

210

8 bis 23

3

24

1.6

360

280

240

210

8 bis 23

3

28

200

1.0

400

335

295

265

8 bis 23

3

26

1.6

400

335

295

265

8 bis 23

3

30

250

1.0

450

405

350

320

12 bis 23

4

28

1.6

450

405

355

320

12 bis 23

4

30


Material der Hauptteile



Teilname

Körper

Kapuze

Ausfüllschachtel

Krebsring

Sitz

Verpackung

Schnalle

Material

Handelsmarke

WCB

ZG1CrM0

ZG

1Cr18Ni9Ti

WCB

ZG1CrM0

ZG

1Cr18Ni9Ti

WCB

40Cr

ZG

1Cr18Ni9Ti

WCB

ZG1CrM0

ZG

1Cr18Ni9Ti

FEP

FEP

WCB



Anwendbares führendes Medium



Mittlerer Zustand

Mitteltemperatur.

Durchschnittlicher Druck

Durchschnittliche Merkmale

Mittlere Konzentration

Mittlerer Name

Flüssigkeit

-80°C bis +160°C

0 bis 20 kg/cm2

Starke Korrosion, hohe Schleifschärfe

unbegrenzt

Säure, Alkali, Salz, Chlor, Dampf, Quellwasser, Minenzellstoff, Papierzellstoff, Aqua Regia, Oxidationsmittel, Reduktionsmittel.

Gas

-80°C bis +160°C

0 bis 20 kg/cm2

Starke Korrosion, hohe Schleifschärfe

unbegrenzt

Mischung aus Flüssigkeit und Feststoff

-80°C bis +160°C

0 bis 20 kg/cm2

Starke Korrosion, hohe Schleifschärfe

< 60%



Steuerungsdiagramm



Elektrische Steuerkugelventile für die Verbindung von Flanschen aus Edelstahl 2



Verpackung und Versand:
1.Verpackung: Innen mit Blasenfolie,Außen mit Karton undaus HolzIch habe einen Fall.
2.Beförderung: auf dem Seeweg, in der Luft, mit der Bahn.
Wenn Sie andere Anforderungen haben, sagen Sie es uns bitte.
