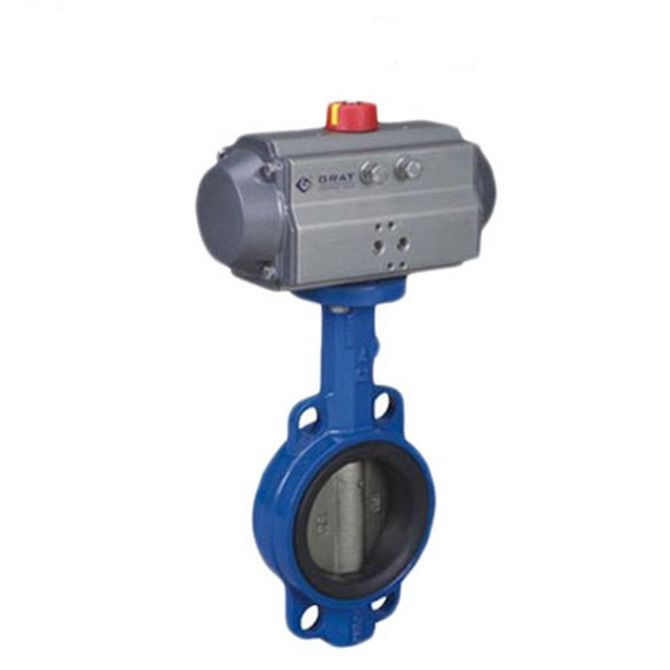

DN300 Pn16 Pneumatisches Schmetterlingsventil

Einzelheiten zum Produkt

Herkunftsort: Wuhan, Hubei, China

Markenname: Grat

Zertifizierung: CCC, ISO, CE

Modellnummer: AB-Serie

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1pc

Preis: USD $300.00-1000.00/ Piece

Verpackung Informationen: Innen mit Blasenfolie, Außen mit Karton und Holzgehäuse

Lieferzeit: 3 Arbeitstage

Zahlungsbedingungen: L/C, T/T, D/P, PayPal, Western Union

Versorgungsmaterial-Fähigkeit: 1000 PCS/Monat

Beste Preis
Einzelheiten zum Produkt
Hervorheben:

DN300 Pneumatisches Schmetterlingsventil

,

Pn16 Pneumatisches Schmetterlingsventil

,

Edelstahl-Duktile-Eisen-Wafer-Schmetterlingsventil

Markenname:
GRAT
Zertifizierungen:
CCC/ISO/CE
Herkunftsort:
Wuhan, Hubei, China
Min Bestellmenge:
1 Stück
Lieferzeit:
3 Arbeitstage
Verpackung Informationen:
Karton/Holzkiste
Zahlungsbedingungen:
LC, T/T, D/P, PayPal, Western Union
Macht:
Pneumatisch
Druck:
Hoher Druck
Betriebstemperatur:
Normtemperatur
Material:
Edelstahl
Hs-Code:
8537109090
Markenname:
GRAT
Zertifizierungen:
CCC/ISO/CE
Herkunftsort:
Wuhan, Hubei, China
Min Bestellmenge:
1 Stück
Lieferzeit:
3 Arbeitstage
Verpackung Informationen:
Karton/Holzkiste
Zahlungsbedingungen:
LC, T/T, D/P, PayPal, Western Union
Macht:
Pneumatisch
Druck:
Hoher Druck
Betriebstemperatur:
Normtemperatur
Material:
Edelstahl
Hs-Code:
8537109090
Beschreibung des Produkts

DN300 Pn16 Epoxy-Beschichtung Duktile Eisenwafer Pneumatisches Schmetterlingsventil



Beschreibung des Produkts:



DN300 Pn16 Epoxy-Beschichtung Flexibles Eisen Wafer Pneumatisches Schmetterlingsventil/NormtemperaturHoher Druck.



Beschreibung:



Mit einfacher Struktur leichtes Gewicht schnelle Öffnungsgeschwindigkeit pneumatische Wafer Schalter Schmetterlingsventil besteht aus

der Kolbenzylinder und der Schmetterlingsventil des Wafertyps und der Rücksprungventil des Federtyps

Automatische Neupositionsfunktion (Luft zum Öffnen und Schließen) bei Ausfall von Luft und Strom.


Dieses Produkt wird weitgehend in den Bereichen der industriellen Rohrleitungen der Metallurgie umweltschutz

Wasserbehandlung, petrochemische Energie.

DN300 Pn16 Pneumatisches Schmetterlingsventil 0

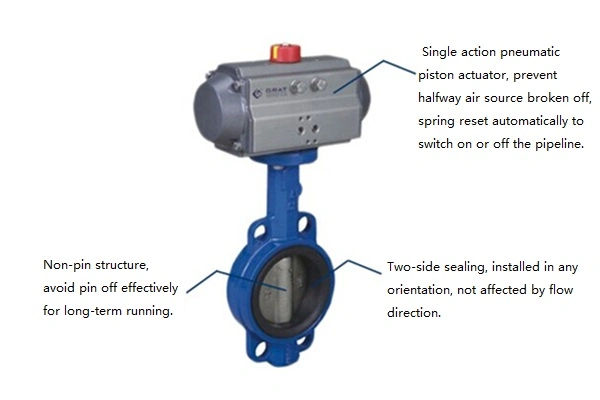

* Der Pneumatikkolbenantrieb ist in zwei Typen aufgeteilt: den Feder- und den federfreien.

die vollständig geöffnet oder geschlossen werden muss, ist mit einem Federtyp ausgestattet (durch Wiederherstellung der Spannung der

Wenn es erforderlich ist, die Position unter Fehler zu halten, ist es ohne Feder ausgestattet.

mit einer Breite von mehr als 20 mm,

andere Komponenten.


* Ausgestattet mit Schaltschalter, Magnetventil, Filterdruckminderventil und sonstigem Zubehör und

0.4-0.7mpa Luftquelle kann der Schaltvorgang durchgeführt werden.


* Das Schaltsignal des industriellen Automatisierungssystems kann empfangen werden, um das Ventil genau zu steuern

Öffnung, um die Steuerung der Durchflusstemperatur und des Drucks und anderer unterschiedlicher Prozessparameter zu erreichen.



Eigenschaften:



* Kleines Volumen und leichtes Gewicht, leicht zu demontieren und zu warten und in jeder Position zu installieren
* Weniger Druckabfälle Große Durchflussfähigkeit
* Energieeinsparung bei geringem Drehmoment
* Linearität der Strömungsmerkmale,exzellente regulierte Leistung
* Einfache und kompakte Struktur
* Lange Lebensdauer



Spezifikation:



Nominaler Durchmesser DN50 bis DN600
Mittlere Temperatur. -30 °C bis 180 °C
Nenndruck PN1,6-2,5 MPa
geeignetes Medium Gasflüssigkeit
Gasversorgungsdruck 00,4 bis 0,7 MPa
Dichtung des Aktoren Fluorkautschuk
Material des Aktoransatzes Aluminiumlegierung
Anschlussart Wafer
Steuerungsmodus Umschalten auf Ein-Aus
Material der Karosserie Die in Artikel 1 Buchstabe b genannten Bedingungen gelten nicht für die Anwendung von Artikel 4 Absatz 1 Buchstabe b.
Plattenmaterial SUS304, SUS316, WCB,QT450-10V
Material für die Versiegelung des Ventilsitzes PTFE, EPDM usw.
Stoff für die Stofffüllung Graphit
Herstellungsstandard JB/T8692-199
Konstruktion und Produktstandard Die in Absatz 1 genannten Angaben sind zu beachten.
Inspektions- und Prüfstandard JB/T 9092 API598

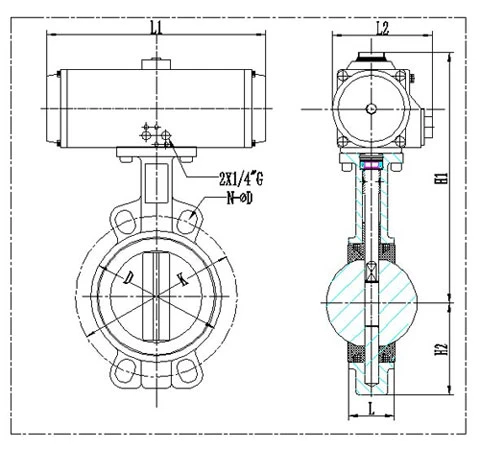

Abbildung und Verbindungsgröße

DN300 Pn16 Pneumatisches Schmetterlingsventil 1

DN/mm Durchmesser des Zylinders
Φ
D K L L1 L2 H2 H1 4*ΦD
50 75 92 125 42.6 206 103 70 260 4-Φ18
65 83 106 145 45.6 262 109 76 243 4-Φ18
80 92 122 160 45.6 270 122 89 308 8-Φ18
100 105 150 180 51.6 301 143 104 345 4-Φ22
125 125 177 210 55.6 392 152 120 383 4-Φ22
150 140 204 240 55.6 460 174 132 427 4-Φ23
200 160 260 295 59.6 515 205 167 503 4-Φ23
250 190 314 355 67.6 560 226 202 567 4-Φ28
300 210 370 410 77.6 654 260 239 630 4-Φ28
350 240 * 470 77 725 294 277.5 724 4-Φ28
400 270 * 525 86.5 742 380 309 787 4-Φ30
450 300 * 585 105.6 865 430 337 858 4-Φ30
500 350 * 650 131.8 925 516 361 916 4-Φ33
600 350 * 770 152 925 516 459 998 4-Φ36



Verpackung und Versand:

1.Verpackung: Innen mit Blasenfolie, Außen mit Karton und Holzkoffer.
2.Verkehr: auf See, in der Luft, mit der Bahn.
Wenn Sie andere Anforderungen haben, sagen Sie es uns bitte.
